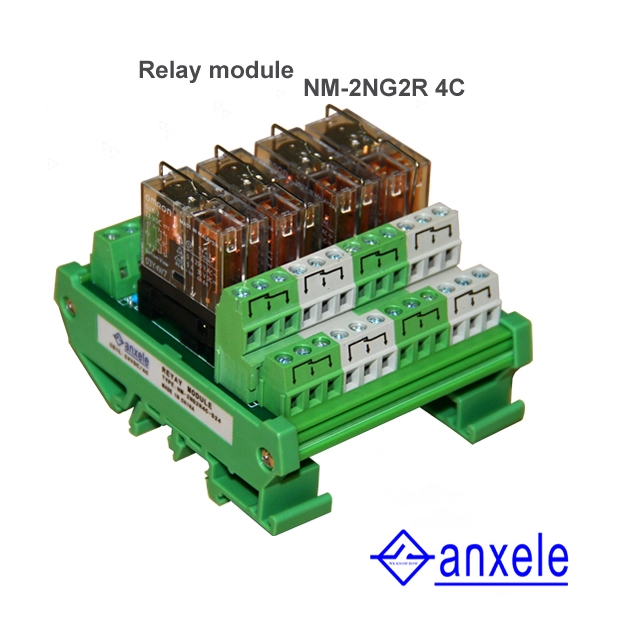

O módulo de relés NM-2NG2R 4C com mais de 16 grupos pode ser personalizado.
Os módulos de relés são principalmente pequenos relés eletromagnéticos, complementados por relés de potência, dispositivos de interface de módulos do tipo terminal com função de instrução e proteção. Proteção de entrada; proteção contra sobretensão de saída; proteção contra sobrecorrente de saída. São amplamente utilizados na interface entre dispositivos periféricos, sinais de controle e dispositivos de ajuste de processos de automação para garantir a compatibilidade de frequência e potência.
Apresentação do produto
É amplamente utilizado na interface entre dispositivos periféricos, sinais de controle e dispositivos de ajuste em processos de automação para obter a correspondência de frequência e potência.
Parâmetro técnico
| Tipo | NM-2NG2R 1C DC24 | NM-2NG2R 2C DC24 | NM-2NG2R 4C DC24 |
| Especificação | 24VDC/AC-1C | 2x24VDC/AC-1C | 4x24VDC/AC-1C |
| Dimensões (C x L x A) | 90x18x200mm | 90x34x200mm | 90x66x200mm |
| Dados técnicos | / | / | / |
| Sinal de entrada | / | / | / |
| Tensão nominal | 24VDC/AC | 24VDC/AC | 24VDC/AC |
| tensão máxima | Valor avaliado em 110% | Valor avaliado em 110% | Valor avaliado em 110% |
| Corrente nominal | 21,8 mA | 21,8 mA | 21,8 mA |
| Tensão de operação | 80% da tensão nominal | 80% da tensão nominal | 80% da tensão nominal |
| Tensão de reinicialização | 10% da tensão nominal | 10% da tensão nominal | 10% da tensão nominal |
| Potência de consumo | ≈0.36W | ≈0.36W | ≈0.36W |
| Contato de saída | 1 grupo | 2º grupo | 4º grupo |
| Tipo de contato | Transferência de 1 polo para contato único | Transferência de 1 polo para cada contato individual | Transferência de 1 polo para cada contato individual |
| Carga de contato | 8A250VAC/5A28VDC | 8A250VAC/5A28VDC | 8A250VAC/5A28VDC |
| tensão máxima de transferência | 380VAC/125VDC | 380VAC/125VDC | 380VAC/125VDC |
| Potência máxima de transferência | 2200VAC/200W | 2200VAC/200W | 2200VAC/200W |
| Frequência máxima de operação | 1800 vezes/h | 1800 vezes/h | 1800 vezes/h |
| Vida mecânica | 2×10.000.000 operações | 2×10.000.000 operações | 2×10.000.000 operações |
| Vida útil elétrica | 1×100.000 operações | 1×100.000 operações | 1×100.000 operações |
| Peso líquido | 50g | 90g | 165g |
| Diagrama de fiaçãoNota | A tensão de entrada pode ser personalizada; consulte as instruções para obter detalhes. Um exemplo é 24V. | ||
Detalhes do produto
Símbolos gráficos de relé eletromagnético
Os símbolos da bobina e dos contatos são mostrados na figura abaixo:
● A série de relés inclui bobinas CC e CA. Os contatos incluem 1 polo NA (normalmente aberto), NF (normalmente fechado) e de transferência;
● Ao fazer o pedido, indique se precisa de proteção contra sobretensão, proteção contra fluxo lento e proteção contra sobrecorrente (a proteção contra sobretensão e sobrecorrente pode ser escolhida simultaneamente; relés de 2 polos ou mais com contatos de 2 polos só podem adicionar proteção contra fluxo lento);
● Os produtos convencionais possuem entrada CA e CC, faixa de tensão: 24 VCA/CC;
● Faixa de tensão personalizada: 3-48VDC, 110VAC, 220VAC (380VAC em P&D);
● Módulo de relés com mais de 16 grupos pode ser personalizado;
● Diagrama de fiação do módulo de relé: um exemplo de 24VDC/A.
Detalhes
● VV para terminal de entrada comum, A, B para terminal de controle;
● Quando: VV entrada 24VDC positivo, A e B para 24VDC negativo;
● Quando: VV entrada 24VDC negativo, A e B para 24 VDC positivo;
● Entrada de 24 VCA, igual a 24 VCC;
● As entradas A e B controlam os relés A e B, respectivamente;
● O método de entrada para 4 grupos, 8 grupos e 16 grupos é o mesmo; consulte este link.
