Anxele — профессиональный производитель промышленного контрольно-измерительного и защитного оборудования.

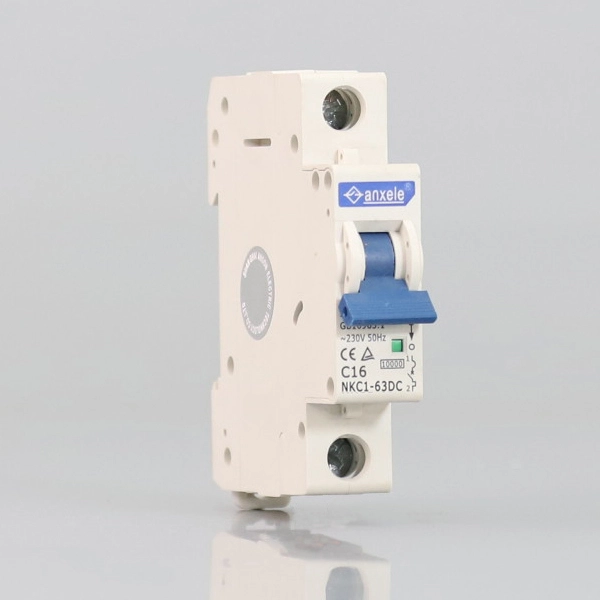

Миниатюрный автоматический выключатель NKC1-63DC 6KA MCB
Миниатюрный автоматический выключатель NKC1-63DC 6KA MCB предназначен в первую очередь для использования в фотоэлектрических солнечных энергосистемах. Специально разработанный для таких применений, как распределительные коробки и контроллеры постоянного тока для солнечных батарей, этот выключатель обеспечивает надежную работу. Благодаря максимальному номинальному напряжению до 1200 В постоянного тока и токовой нагрузке до 63 А, он гарантирует эффективное управление электропитанием.
Автоматический выключатель NKC1-63DC 6KA обладает эффективными функциями отключения и включает в себя защиту от обратного тока для обеспечения безопасности системы. Кроме того, его научно разработанная система гашения дуги повышает безопасность фотоэлектрической системы, обеспечивая дополнительный уровень защиты.
Параметры продукта
Стандарт | IEC/EN60947-2 | Защита | Перегрузка по току и короткое замыкание |
Тип поездки | Термомагнитный | Количество столбов | 1P,2P,4P |
Номинальные токи в | 1, 2 ,3 ,4, 5, 6, 10, 16,20, 25, 32, 40, 50, 63A | Номинальное напряжение Ue | 1P(250VDC), 2P(500VDC), 4P(1000VDC) |
Номинальная разрывная способность | 6,000A | Номинальный импульс при стандартном напряжении (1,5/50) Uimp | 4,000V |
Испытательное напряжение диэлектрика при индикативной частоте в течение 1 мин. | 3 кВ | Характеристики тепловыделения | (1.05-1.30)xln |
Характеристики магнитного высвобождения | 10In±20% | Электрическая жизнь | 4000 циклов |
Механическая жизнь | 10 000 циклов | Индикатор положения контакта | Да |
Степень защиты | IP20 | Температура окружающей среды | от -5°C до +40°C, максимальная влажность 95%. |
Тип подключения терминала | Кабельная/штырьковая шина/вилочная шина | Максимальный размер клеммы для кабеля | 25 мм² |
Максимальный момент затяжки | 2,5 Нм | Установка | Монтаж на 35-мм DIN-рейку. |
Связь | Согласно схеме электропроводки |
Введение в продукт
Миниатюрный автоматический выключатель NKC1-63DC 6KA предназначен для оптимальной защиты от перегрузок по току и коротких замыканий и оснащен термомагнитным механизмом отключения. Благодаря возможности выбора однополюсного, двухполюсного или четырехполюсного исполнения и широкому диапазону номинальных токов от 1 А до 63 А, этот выключатель обеспечивает надежную работу и высокую отключающую способность до 6000 А. Компактная конструкция включает индикатор положения контактов, гибкие варианты подключения клемм и простую установку на 35-мм DIN-рейку, что делает его универсальным и долговечным решением для различных электротехнических применений.
Демонстрация товара
Технический чертеж
FAQ
